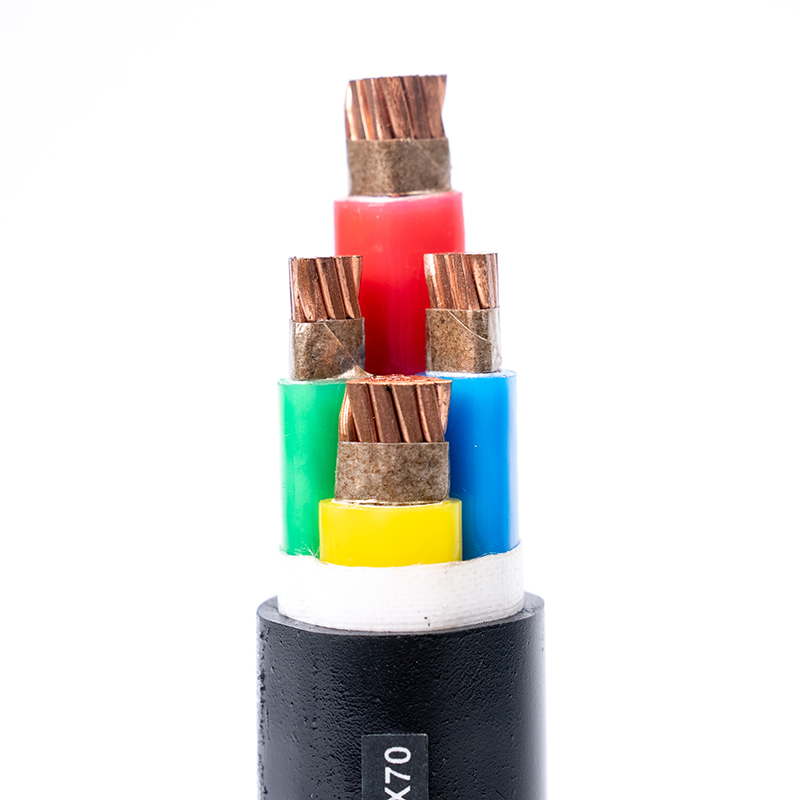

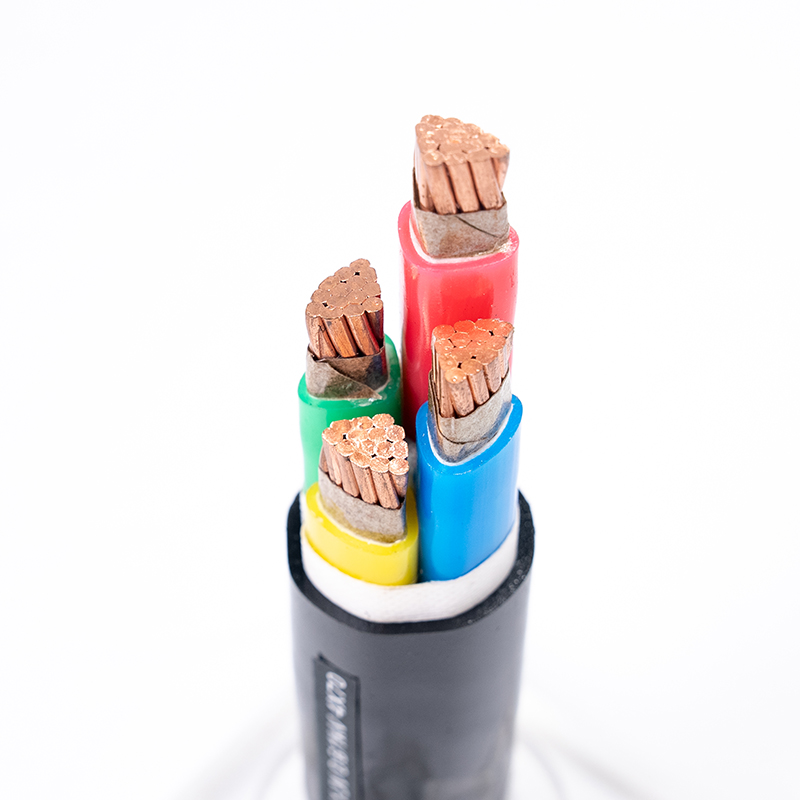

Cable de alimentación de media tensión con aislamiento de polietileno reticulado y tensión nominal de 6 a 35 kV
Nivel de tensión soportada
El voltaje nominal cubre de 6 kV a 35 kV, y el estándar de prueba de voltaje soportado de frecuencia industrial es de 1,5 kV/5 min sin interrupción.
Características de temperatura
La temperatura de funcionamiento admisible a largo plazo del conductor es de 90 ℃ y la temperatura máxima soportada es de 250 ℃ cuando está en cortocircuito (≤5 s).
Se requiere que la temperatura del entorno de colocación sea ≥0 ℃ y se requiere precalentamiento en entornos de baja temperatura.
Material de aislamiento
El polietileno reticulado (XLPE) se utiliza para formar una estructura de malla tridimensional a través de la reticulación química, y la resistencia al calor aumenta de 70 ℃ a 90 ℃, con excelentes propiedades eléctricas y resistencia mecánica36.
Diseño de conductores
Conductor con núcleo de cobre o núcleo de aluminio, el núcleo de cobre tiene mejor conductividad, el núcleo de aluminio tiene menor costo y peso liviano.
La estructura trenzada de múltiples hilos mejora la flexibilidad y la resistencia a la tracción.
Detalles de producto
La descripción del producto del cable de alimentación de media tensión con aislamiento de polietileno reticulado de tensión nominal de 6~35 kV es la siguiente:
I. Descripción general del producto
El cable de alimentación de media tensión con aislamiento de polietileno reticulado de 6 a 35 kV es adecuado para líneas de transmisión y distribución de energía eléctrica de 6 a 35 kV. Posee excelentes propiedades eléctricas, resistencia térmica y mecánicas, y se utiliza ampliamente en los sectores de energía, construcción, industria, minería, metalurgia, petroquímica y transporte, entre otros.
II. Características de uso
1. Durante el funcionamiento normal del cable, la temperatura máxima permitida por el conductor es de 90 °C. En caso de cortocircuito, la temperatura máxima permitida por el conductor puede alcanzar los 250 °C, sin que la duración supere los 5 segundos.
2. La temperatura de tendido del cable no debe ser inferior a 0 °C. Si la temperatura de tendido es inferior a 0 °C, es necesario precalentarlo.
3. El radio de curvatura durante la instalación del cable debe cumplir con los siguientes requisitos: el radio de curvatura mínimo del cable unipolar sin blindaje es de 20D, el radio de curvatura mínimo del cable unipolar con blindaje es de 15D, el radio de curvatura mínimo del cable tripolar sin blindaje es de 15D y el radio de curvatura mínimo del cable tripolar con blindaje es de 12D (D es el diámetro exterior del cable).
4. El tendido de cables no está limitado por la caída horizontal y es adecuado para ocasiones de tendido vertical y de caída alta.
III. Modelos y especificaciones del producto
Los modelos de productos son diversos, incluidos YJV, YJLV, YJY, YJLY, etc., así como modelos con diferentes combinaciones de armadura y vaina, como YJV22, YJLV22, YJV62, etc. En términos de especificaciones, el número de núcleos se puede seleccionar como de un solo núcleo o de tres núcleos, y el rango de sección transversal varía según el nivel de voltaje, como el rango de sección transversal de un solo núcleo puede alcanzar 10 ~ 500 mm², y el rango de sección transversal de tres núcleos puede alcanzar 10 ~ 500 mm² (determinado según el nivel de voltaje y las necesidades del cliente).
IV. Indicadores de desempeño
1. Resistencia de CC del conductor: de acuerdo con los requisitos de GB/T 3956 y otras normas relevantes, el valor de resistencia específico depende de la sección transversal y del material del conductor.
2. Prueba de descarga parcial: bajo el voltaje de prueba especificado, la descarga debe ser inferior a 10 pC y no se detecta ningún fenómeno de descarga.
3. Prueba de voltaje: el cable debe poder soportar la prueba de voltaje de CA especificada durante 5 minutos sin romperse.
V. Campo de aplicación
Este cable es adecuado para interiores, túneles, zanjas de cables, tuberías, pozos, bajo el agua y ocasiones con condiciones de caída, etc., y puede producir productos con propiedades especiales como retardante de llama, resistente al fuego y resistente a las termitas según los requisitos del cliente.
VI. Normas de implementación
El producto implementa IEC 60502-2021, GB/T 12706.2-2020, GB/T 12706.3-2020 y otras normas relevantes para garantizar que la calidad y el rendimiento del producto cumplan con los requisitos nacionales e internacionales.
